Конденсатор промышленной сублимационной сушилки: как обеспечить эффективное удаление влаги при больших загрузках
При проектировании промышленной сублимационной сушилки основное внимание часто уделяют объему камеры, площади полок и количеству продукта в одной партии. Однако увеличение загрузки предъявляет дополнительные требования к холодильной системе и конденсатору водяного пара.
В крупном промышленном лиофилизаторе конденсатор должен не только улавливать большое количество влаги, но и справляться с интенсивным поступлением пара на отдельных этапах технологического цикла.
Именно поэтому производительность конденсатора необходимо согласовывать с реальной загрузкой продукта и режимом сушки.
Как работает конденсатор в процессе сублимационной сушки
После предварительного замораживания продукта в сушильной камере создаются условия для сублимации льда.
При подводе тепла замороженная влага переходит непосредственно в пар, минуя жидкую фазу. Этот пар перемещается к конденсатору, поверхности которого поддерживаются при достаточно низкой температуре.
На холодных поверхностях водяной пар осаждается в виде льда.
Таким образом, конденсатор выполняет одну из основных функций промышленной сублимационной сушилки — удаляет водяной пар из рабочей среды путем его улавливания.
Эффективность этого процесса зависит от температуры поверхностей, холодильной мощности, конструкции теплообменника и соответствия системы фактическому потоку пара.
Почему большие партии требуют большей производительности конденсатора
При увеличении массы продукта обычно возрастает и количество влаги, которую необходимо удалить за один цикл.
Например, если в сушильную камеру загружается 500 кг сырья с начальной влажностью 80%, а конечная влажность составляет 5% по общей массе продукта, потребуется удалить приблизительно 395 кг воды.
Это расчетный пример, а не характеристика конкретной модели оборудования.
При этом не вся влага удаляется с одинаковой скоростью.
Во время первичной сушки интенсивность сублимации может существенно изменяться. На отдельных участках программы конденсатор испытывает повышенную паровую нагрузку.
Поэтому при проектировании учитывается не только общее количество удаляемой воды, но и максимальная скорость поступления водяного пара.
Вместимость по льду и холодильная мощность — разные параметры
При оценке конденсатора важно различать два показателя.
Вместимость по льду характеризует количество водяного пара, которое конденсатор способен накопить в виде льда в установленных условиях.
Холодильная мощность определяет способность системы отводить теплоту и поддерживать необходимую температуру конденсационных поверхностей при рабочей нагрузке.
Большая вместимость по льду сама по себе не гарантирует достаточную производительность при интенсивной сублимации.
Для промышленного оборудования оба параметра должны быть согласованы с технологическим процессом.
Кроме того, на характеристики системы влияют расположение теплообменных поверхностей, движение пара и накопление льда в течение цикла.
Почему стабильность вакуума зависит от конденсатора
В промышленной сублимационной сушилке вакуумная система и конденсатор выполняют разные, но взаимосвязанные функции.
Вакуумные насосы обеспечивают откачку газов и создание необходимых рабочих условий, а конденсатор улавливает основную часть водяного пара, образующегося при сублимации.
Если конденсатор не справляется с паровой нагрузкой, это может затруднить поддержание требуемого давления и ограничить интенсивность сушки.
Поэтому для крупных установок необходимо согласовывать производительность холодильной системы, конденсатора и вакуумных насосов.
TOFFON рассматривает эти узлы как части единой системы промышленной сублимационной сушки.

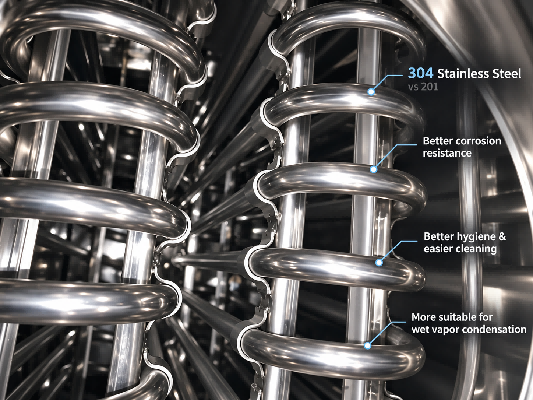

Преимущества нержавеющей стали 304 по сравнению с 201
Материал конденсатора имеет значение для долговечности оборудования.
TOFFON применяет нержавеющую сталь 304 для изготовления конденсаторов промышленных сублимационных сушилок.
По сравнению с нержавеющей сталью 201, сталь 304 обычно обеспечивает более высокую стойкость к коррозии благодаря своему химическому составу.
Это особенно важно для оборудования, которое регулярно работает с влагой, образованием льда и последующим оттаиванием.
Основные преимущества стали 304:
Более высокая коррозионная стойкость по сравнению со сталью 201
Подходящие характеристики для длительной эксплуатации во влажной среде
Возможность изготовления гладких поверхностей, удобных для очистки
Хорошая долговечность при надлежащих условиях эксплуатации и обслуживания
При этом качество очистки зависит также от обработки поверхности, конструкции соединений и применяемых моющих средств.
Выбор материала не заменяет правильного расчета холодильной мощности и конструкции конденсатора.
Оттаивание и подготовка к следующей партии
После завершения цикла на поверхностях конденсатора остается лед, накопленный во время сушки.
Перед следующей партией необходимо выполнить предусмотренную процедуру оттаивания и удаления образовавшейся воды.
Для промышленного предприятия продолжительность этих операций влияет на общий производственный график.
Поэтому при проектировании крупного freeze dryer необходимо учитывать не только время самой сублимации, но и подготовку оборудования к следующему циклу.
Для производств с высокой суточной загрузкой это особенно важно.
Индивидуальная конфигурация конденсатора TOFFON
TOFFON производит сублимационные сушилки для пилотного, коммерческого и крупного промышленного производства.
При разработке оборудования учитываются характеристики продукта и требования конкретного предприятия.
В зависимости от проекта определяются:
масса продукта в одной партии;
начальная и конечная влажность;
общее количество удаляемой воды;
максимальная паровая нагрузка;
необходимая температура конденсатора;
холодильная производительность;
вместимость конденсатора по льду;
продолжительность цикла;
производственная мощность предприятия.
На основе этих параметров подбирается согласованная конструкция сушильной камеры, конденсатора, холодильной и вакуумной систем.
TOFFON — промышленные решения для больших партий
Для крупных производственных линий производительность конденсатора должна соответствовать не только номинальной загрузке, но и реальной скорости удаления влаги.
TOFFON предлагает промышленные сублимационные сушилки с конденсаторами из нержавеющей стали 304, индивидуальным расчетом холодильной системы и согласованной работой вакуумного оборудования.
Наши решения применяются в пищевой, нутрицевтической, фармацевтической и других отраслях промышленности.
Правильно согласованные характеристики конденсатора, холодильной системы и сушильной камеры создают основу для стабильного выполнения технологического процесса при больших производственных загрузках. TOFFON разрабатывает комплексные решения для сублимационной сушки с учетом продукта, объема партии и требуемой производительности предприятия.
