Вакуумные насосы для промышленных сублимационных сушилок: производительность и стабильность системы
В крупной промышленной сублимационной сушилке вакуумная система выполняет важную задачу — создает необходимые условия для сублимации и поддерживает заданное давление на протяжении технологического процесса.
При увеличении объема сушильной камеры и производительности предприятия возрастают требования к скорости откачки, герметичности трубопроводов и согласованной работе насосов с конденсатором.
Для промышленных проектов TOFFON предлагает индивидуальные вакуумные системы, включающие несколько насосов, насосы Рутса, вакуумные коллекторы и автоматическое управление.
Как работает вакуумная система сублимационной сушилки
После замораживания продукта необходимо создать в сушильной камере условия для первичной сушки.
Вакуумные насосы удаляют воздух и другие газы, обеспечивая снижение давления до заданного рабочего уровня.
Во время сублимации основная часть образующегося водяного пара направляется к холодному конденсатору, где осаждается в виде льда.
Вакуумная система при этом удаляет неконденсируемые газы и поддерживает необходимый режим давления.
Таким образом, насосы и конденсатор выполняют разные, но взаимосвязанные функции.
Почему для крупного лиофилизатора требуется более производительная система
Размер сушильной камеры влияет на объем газа, который необходимо удалить при первоначальной откачке.
Однако производительность насосов зависит не только от объема камеры.
При расчете учитываются:
объем сушильной камеры и соединенных полостей;
необходимая скорость достижения рабочего давления;
установленный диапазон давления;
поступление неконденсируемых газов;
герметичность системы;
сопротивление трубопроводов и арматуры;
продолжительность и режим производственного цикла.
Для большого промышленного лиофилизатора важно обеспечить достаточную скорость откачки без избыточного усложнения насосной системы.
TOFFON рассматривает эти параметры при разработке оборудования для конкретного производственного проекта.

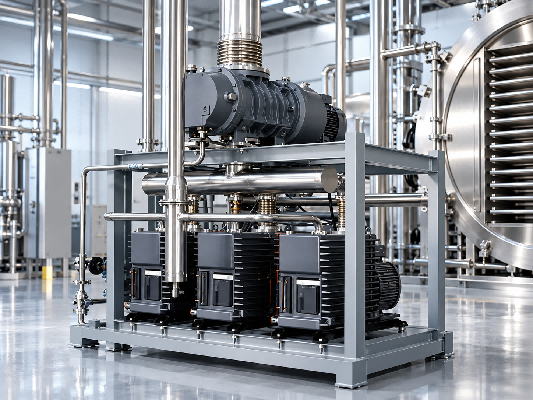

Несколько вакуумных насосов в одной системе
Для крупных промышленных установок может применяться группа из нескольких вакуумных насосов, подключенных к общему коллектору.
Количество насосов определяется расчетной производительностью и условиями эксплуатации.
Такое решение позволяет организовать работу нескольких насосных агрегатов в составе одной системы.
В зависимости от проекта насосная группа может поддерживать поэтапное включение оборудования, распределение нагрузки и резервирование отдельных насосов.
При этом общая производительность системы зависит не только от количества насосов, но и от конструкции коллектора, диаметра трубопроводов и сопротивления соединительных элементов.
Насосы Рутса для промышленных лиофилизаторов
В крупных вакуумных системах могут использоваться насосы Рутса, предназначенные для повышения скорости откачки в определенном диапазоне давления.
Обычно такой насос работает совместно с форвакуумным насосом, который обеспечивает необходимое предварительное разрежение и отвод газа.
Для правильной работы необходимо согласовать производительность обеих ступеней и предусмотреть подходящую последовательность запуска.
Насосы Рутса применяются в тех проектах, где требуется более высокая эффективная скорость откачки при соответствующих рабочих условиях.
Конкретная схема зависит от технических требований оборудования.
Рабочее давление и стабильность процесса
Для промышленной сублимационной сушки важно не просто достичь минимального давления, указанного в характеристиках насоса.
Необходимо поддерживать давление, предусмотренное технологической программой конкретного продукта.
Рабочие условия для фруктов, пищевых экстрактов, нутрицевтических ингредиентов, биологических продуктов и других материалов могут различаться.
Поэтому вакуумная система должна работать согласованно с системой управления лиофилизатора.
Автоматическое управление позволяет контролировать давление, состояние насосов и предусмотренную последовательность операций.
Согласование насосов с конденсатором
Во время первичной сушки в камере образуется значительное количество водяного пара.
Основная задача конденсатора — улавливать этот пар на охлажденных поверхностях.
Если конденсатор не справляется с поступающей паровой нагрузкой, поддержание заданного давления может осложняться даже при высокой производительности вакуумных насосов.
Поэтому увеличение количества насосов не всегда решает проблему производительности сублимационной сушилки.
TOFFON согласовывает вакуумную систему с холодильной мощностью, вместимостью конденсатора по льду и характеристиками технологического цикла.
Трубопроводы и вакуумный коллектор
Даже производительный насос не обеспечит требуемую скорость откачки, если соединительные трубопроводы создают чрезмерное сопротивление газовому потоку.
При проектировании учитываются диаметр и длина трубопроводов, количество соединений, расположение клапанов и общая герметичность системы.
Для промышленных проектов TOFFON может разрабатывать индивидуальную компоновку насосной группы и вакуумного коллектора.
Это особенно важно для предприятий, где техническое помещение расположено отдельно от сушильной камеры.
Обслуживание и длительная эксплуатация
Для заводского оборудования также необходимо учитывать доступность насосов для обслуживания.
В зависимости от типа насосов могут требоваться регулярные проверки масла, уплотнений, фильтров, охлаждения и других компонентов.
При планировании насосной группы желательно предусмотреть удобный доступ к основным узлам.
Для предприятий с интенсивным производственным графиком могут рассматриваться решения с резервированием насосов и автоматическим контролем их состояния.
Вакуумные системы TOFFON для промышленных проектов
TOFFON производит лабораторные, пилотные и промышленные сублимационные сушилки, включая оборудование для крупных производственных партий.
В зависимости от проекта вакуумная система может включать:
несколько вакуумных насосов;
насосы Рутса;
индивидуальный вакуумный коллектор;
автоматическое управление насосной группой;
контроль рабочего давления;
регистрацию параметров;
резервирование отдельных узлов;
специальную компоновку под помещение предприятия.
Конфигурация разрабатывается с учетом объема камеры, продукта, необходимого давления, скорости откачки и производственных требований.
TOFFON предлагает промышленные сублимационные сушилки, в которых вакуумная система, конденсатор, холодильное оборудование и система управления согласованы с реальной производственной задачей. Такой подход позволяет обеспечить необходимые условия сублимационной сушки для крупных партий и регулярного промышленного производства.
