При выборе промышленной сублимационной сушилки предприятия обычно обращают внимание на объем камеры, количество полок и производительность вакуумной системы. Однако холодильное оборудование оказывает существенное влияние на рабочие характеристики всей установки.

Холодильная система обеспечивает необходимые температурные условия для замораживания продукта и работы конденсатора водяного пара. От ее конфигурации зависят доступные рабочие температуры, способность оборудования справляться с тепловой нагрузкой и выполнение установленной программы сушки.

Для крупного производства холодильную систему лиофилизатора необходимо подбирать с учетом продукта, массы загрузки, температурных требований и производственного цикла.

Какие задачи выполняет холодильная система

В промышленном лиофилизаторе холодильное оборудование может обеспечивать охлаждение двух основных частей установки: системы полок и конденсатора водяного пара.

Охлаждение полок. В установках с управляемым температурным режимом полки могут охлаждаться с помощью циркулирующего теплоносителя. Это позволяет выполнять предусмотренные этапы замораживания продукта и регулировать температуру полок в соответствии с технологической программой.

В некоторых производственных процессах предварительное замораживание выполняется отдельно от сушильной камеры.

Охлаждение конденсатора. Во время первичной сушки лед внутри продукта превращается в водяной пар. Пар перемещается к конденсатору, где осаждается на холодных поверхностях в виде льда.

Для эффективного улавливания пара холодильная система должна обеспечивать необходимую температуру и холодопроизводительность при фактической нагрузке.

В зависимости от конструкции промышленного лиофилизатора для полок и конденсатора могут применяться отдельные холодильные контуры.

Почему минимальная температура не определяет все возможности оборудования

При сравнении сублимационных сушилок покупатели часто обращают внимание на минимальную температуру конденсатора.

Этот показатель важен, но его недостаточно для оценки холодильной системы.

Например, две установки могут иметь одинаковую заявленную минимальную температуру, однако их способность поддерживать рабочие условия при большой паровой нагрузке может различаться.

При выборе оборудования необходимо учитывать не только достижимую температуру без нагрузки, но и холодопроизводительность на соответствующем температурном уровне.

Для промышленного производства также имеют значение скорость охлаждения, конструкция теплообменника и условия отвода тепла.

Поэтому техническую оценку холодильной системы следует проводить по совокупности характеристик.

Холодопроизводительность и масса загрузки

При увеличении производственной загрузки обычно возрастает тепловая нагрузка на оборудование.

Если процесс предусматривает замораживание продукта внутри камеры, холодильная система должна отводить тепло, необходимое для снижения температуры материала и его замораживания.

Во время сублимации конденсатор должен отводить тепло, выделяющееся при осаждении водяного пара в виде льда.

Интенсивность поступления пара меняется в течение производственного цикла. Поэтому холодильное оборудование необходимо рассчитывать с учетом наиболее нагруженных этапов процесса.

Для промышленного проекта важно определить:

• массу продукта в одной партии;

• начальную температуру материала;

• содержание влаги;

• требуемую температуру замораживания;

• условия первичной и вторичной сушки;

• предполагаемую скорость удаления влаги;

• продолжительность производственного цикла.

Эти данные позволяют согласовать холодильную мощность с реальными условиями эксплуатации.

Одноступенчатые и многоступенчатые холодильные системы

Для получения разных температурных диапазонов могут применяться различные схемы холодильного оборудования.

В зависимости от требуемых рабочих условий используются одноступенчатые, многоступенчатые или каскадные холодильные системы.

Каскадная схема предполагает использование взаимосвязанных холодильных контуров, что позволяет получать более низкие температуры при соответствующей конструкции.

Однако выбор схемы определяется не только минимальной температурой.

Необходимо учитывать требуемую холодопроизводительность, условия охлаждения, особенности оборудования и производственную нагрузку.

Для отдельных низкотемпературных применений TOFFON может рассматривать специальные холодильные конфигурации с учетом требований конкретного материала.

Взаимосвязь холодильной и вакуумной систем

Во время первичной сушки холодильная и вакуумная системы работают совместно.

Вакуумные насосы удаляют воздух и неконденсируемые газы, а конденсатор улавливает основную часть образующегося водяного пара.

Если холодильной производительности недостаточно для фактической паровой нагрузки, поддерживать требуемую температуру конденсатора становится сложнее.

Это может влиять на давление в сушильной камере и допустимую интенсивность сублимации.

Поэтому увеличение производительности вакуумных насосов без соответствующего расчета холодильной системы не всегда позволяет сократить время сушки.

При разработке промышленных лиофилизаторов TOFFON учитывает согласованную работу холодильной системы, конденсатора, вакуумных насосов и температурного управления.

Воздушное и водяное охлаждение холодильного оборудования

Холодильная установка должна отводить тепло в окружающую среду или во внешнюю систему охлаждения.

В зависимости от конструкции могут применяться воздушное и водяное охлаждение.

Для оборудования с водяным охлаждением необходимо заранее определить температуру подаваемой воды, доступный расход и тепловую нагрузку на систему водоснабжения.

Для воздушного охлаждения важно обеспечить подходящие условия вентиляции и отвода нагретого воздуха.

При размещении нескольких крупных лиофилизаторов общая тепловая нагрузка должна учитываться на уровне предприятия.

TOFFON может подбирать конфигурацию системы охлаждения в зависимости от доступной инфраструктуры производственной площадки.

Температурное управление и повторяемость производственного процесса

Для серийного производства имеет значение способность оборудования выполнять заданную температурную программу в предусмотренных рабочих условиях.

Система управления лиофилизатора может регулировать температуру полок, контролировать состояние конденсатора и регистрировать рабочие параметры.

После разработки подходящей программы сушки ее можно сохранить для последующих производственных партий.

При этом повторяемость результатов зависит также от характеристик продукта, равномерности загрузки и соблюдения установленного производственного процесса.

Для промышленных проектов TOFFON предлагает оборудование с автоматическим управлением температурными режимами, сохранением рецептур и регистрацией рабочих данных.

Обслуживание холодильной системы

Для регулярного промышленного производства необходимо учитывать доступность холодильных компонентов.

Компрессоры, теплообменники, трубопроводы, клапаны и вспомогательные устройства требуют предусмотренного технического обслуживания.

На этапе проектирования желательно определить расположение основных агрегатов и обеспечить пространство для проведения проверок.

Для крупных предприятий также могут рассматриваться многокомпрессорные схемы, индивидуальное управление холодильными контурами и дополнительные функции контроля состояния оборудования.

Конкретная конфигурация определяется требованиями производственного проекта.

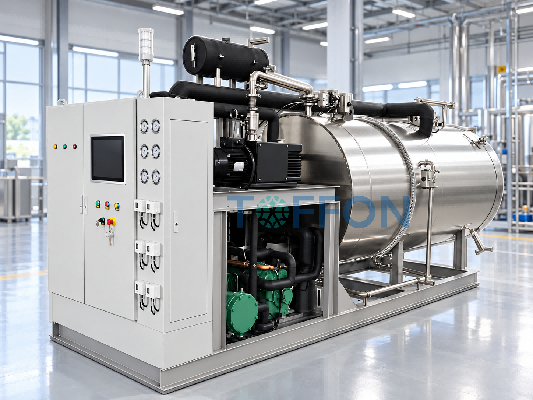

Промышленные сублимационные сушилки TOFFON

TOFFON производит лабораторные, пилотные и промышленные сублимационные сушилки для пищевых продуктов, нутрицевтики, фармацевтических материалов и других применений.

Для крупного промышленного оборудования могут разрабатываться индивидуальные конфигурации холодильной системы с учетом:

• требуемого температурного диапазона;

• холодопроизводительности компрессоров;

• объема производственной загрузки;

• характеристик конденсатора;

• особенностей вакуумной системы;

• продолжительности производственного цикла;

• условий водяного или воздушного охлаждения;

• требований к автоматизации;

• планировки предприятия.

При необходимости могут рассматриваться специальные низкотемпературные решения и другие нестандартные конфигурации.

Холодильная система промышленной сублимационной сушилки должна соответствовать не только требуемой температуре, но и фактической тепловой нагрузке. TOFFON предлагает индивидуальные решения, согласующие холодильную систему, сушильную камеру, конденсатор и вакуумное оборудование с задачами промышленного производства.
