При покупке фармацевтического лиофилизатора предприятие оценивает производительность, температурный диапазон, вакуумную систему и возможности автоматизации. Однако для реализации проекта не менее важно заранее определить комплект технической документации, который будет сопровождать оборудование.

Проектная документация позволяет связать требования заказчика, технические решения производителя, заводские испытания и последующий ввод оборудования в эксплуатацию.

Для фармацевтических предприятий, выпускающих инъекционные препараты, вакцины, белковые продукты и диагностические реагенты, этот вопрос особенно важен.

URS — основа технического задания

URS (User Requirements Specification) — документ, в котором заказчик описывает требования к приобретаемому оборудованию.

В URS определяются основные характеристики будущего лиофилизатора: объем камеры, полезная площадь полок, количество флаконов, производительность, температурный диапазон, вакуумные параметры и необходимые функции управления.

Дополнительно могут указываться требования к гидравлической укупорке, заполнению инертным газом, CIP/SIP, регистрации производственных данных и интеграции с другими системами предприятия.

Чем точнее сформулированы требования, тем проще согласовать техническое решение до изготовления оборудования.

Для серии TF-LYO компания TOFFON может рассматривать индивидуальные требования заказчика и разрабатывать соответствующее техническое предложение.

Техническая спецификация оборудования

После обсуждения URS формируется согласованная техническая спецификация лиофилизатора.

Этот документ описывает основные характеристики оборудования и принятую конструкцию.

В зависимости от проекта спецификация может включать температурные характеристики полок, параметры конденсатора, производительность вакуумной системы, материалы камеры и основные функции автоматизации.

Особое внимание уделяется дополнительным системам. Если проект предусматривает гидравлическую укупорку, заполнение азотом или CIP/SIP, эти функции необходимо подробно определить до изготовления оборудования.

Техническая спецификация становится важным ориентиром при последующем изготовлении и приемке машины.

Чертежи и документация инженерных систем

Для промышленного фармацевтического лиофилизатора имеют значение не только параметры машины, но и ее взаимодействие с помещением.

Поэтому в проектную документацию могут входить габаритные и установочные чертежи, схемы подключения инженерных коммуникаций, электрические схемы и схемы трубопроводов.

Такие материалы помогают заранее определить расположение оборудования, точки подключения электропитания, охлаждения, сжатого воздуха, инертного газа и других вспомогательных систем.

Если лиофилизатор устанавливается между чистой и технической зонами, соответствующие размеры и интерфейсы также должны быть согласованы.

TOFFON может разрабатывать документацию с учетом конкретной компоновки TF-LYO и условий производственного помещения.

Документация системы управления

Современные фармацевтические лиофилизаторы используют автоматическое управление технологическими этапами.

Для проекта могут потребоваться описания функций управления, перечни сигналов и аварийных сообщений, а также информация о регистрации производственных параметров.

Отдельно обсуждаются уровни доступа пользователей, хранение технологических рецептур, регистрация событий и экспорт данных.

Если предприятие предъявляет специальные требования к работе системы управления, их необходимо включить в URS и согласовать до завершения разработки оборудования.

Это помогает избежать ситуации, когда технические возможности машины и требования предприятия выясняются только во время приемки.

FAT — заводские приемочные испытания

FAT (Factory Acceptance Test) проводится на площадке производителя до отправки оборудования.

Содержание испытаний зависит от согласованной программы.

Для фармацевтического лиофилизатора проверка может включать работу основных систем, выполнение функций управления, температурные и вакуумные испытания, сигнализацию и предусмотренные дополнительные функции.

Результаты фиксируются в протоколах, где указываются методы проверки, критерии приемки и фактические результаты.

Проведение FAT позволяет обнаружить отдельные технические вопросы до транспортировки оборудования на предприятие заказчика.

SAT и документы для квалификации

После установки лиофилизатора на производственной площадке могут проводиться испытания SAT (Site Acceptance Test).

Они направлены на проверку согласованных функций оборудования в условиях его фактического размещения и подключения.

Для фармацевтических проектов также могут потребоваться документы, поддерживающие квалификацию оборудования.

На практике часто используются следующие этапы:

• DQ — подтверждение соответствия проектного решения установленным требованиям;

• IQ — проверка установки оборудования;

• OQ — проверка функционирования в предусмотренных рабочих диапазонах;

• PQ — подтверждение работы оборудования в условиях конкретного производственного процесса.

FAT, SAT и квалификационные процедуры имеют разные задачи. Объем документации, участие производителя и распределение ответственности необходимо определить в проектных соглашениях.

TOFFON может согласовывать предоставление технических материалов и участие в испытаниях в зависимости от требований заказчика.

Управление изменениями в документации

Во время разработки крупного фармацевтического проекта отдельные технические требования могут уточняться.

Например, предприятие может изменить формат флаконов, увеличить производительность или добавить автоматическую систему загрузки.

Такие изменения способны повлиять на конструкцию камеры, систему полок, управление и инженерные подключения.

Поэтому актуальные версии URS, технической спецификации и чертежей должны соответствовать согласованному состоянию проекта.

Контроль версий документации позволяет уменьшить количество расхождений между первоначальными требованиями и фактически изготовленным оборудованием.

Документация для фармацевтических лиофилизаторов TOFFON

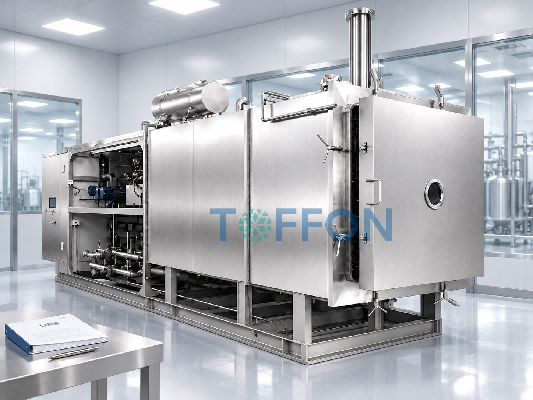

TOFFON предлагает фармацевтические сублимационные сушилки серии TF-LYO для небольших производственных партий и крупного промышленного производства.

В зависимости от проекта оборудование может включать сохранение технологических рецептур, регистрацию данных, гидравлическую укупорку флаконов, заполнение инертным газом и системы CIP/SIP/VHP.

При подготовке заказа с заказчиком согласовываются технические требования, конструкция оборудования, необходимые чертежи и объем приемочных испытаний.

Комплект поставляемой документации определяется индивидуально и фиксируется в проектных соглашениях.

Для фармацевтического предприятия техническая документация связывает первоначальные требования с изготовлением, приемкой и дальнейшей эксплуатацией лиофилизатора. TOFFON предлагает решения TF-LYO, в которых характеристики оборудования и документальное сопровождение согласовываются с задачами конкретного производственного проекта.
