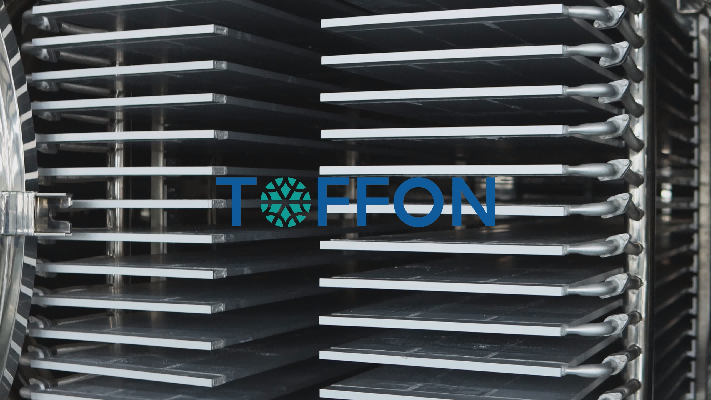

При выборе промышленной сублимационной сушилки необходимо учитывать не только объем камеры, но и конструкцию внутренних полок. Их количество, размеры, расстояние между уровнями и система температурного управления влияют на размещение продукта, теплообмен и организацию производственного процесса.

Фрукты, овощи, мясо, кофейные экстракты, нутрицевтические ингредиенты и фармацевтические препараты имеют разные физические характеристики. Поэтому одинаковая конструкция полок не всегда подходит для различных производственных задач.

TOFFON предлагает промышленные сублимационные сушилки с индивидуальной конфигурацией полок, лотков и загрузочных конструкций, учитывающей особенности продукта и требуемую производительность.

Почему конструкция полок зависит от продукта

Во время сублимационной сушки замороженная влага удаляется из материала в условиях вакуума. При этом подвод тепла и удаление водяного пара должны соответствовать характеристикам продукта.

Для фруктов и овощей важны размеры кусочков и толщина слоя.

Для мясных продуктов необходимо учитывать форму, плотность размещения и особенности предварительной подготовки.

Кофейные экстракты и жидкие пищевые концентраты могут замораживаться в специальных лотках или формоваться перед загрузкой в сушильную камеру.

Фармацевтические препараты часто размещаются во флаконах непосредственно на полках с управляемой температурой.

Эти различия влияют на внутреннюю компоновку оборудования.

Полки и лотки для сублимационной сушки фруктов и овощей

Для промышленной сублимационной сушки фруктов и овощей часто применяются прямоугольные лотки из нержавеющей стали.

В зависимости от продукта сырье размещается в один слой или распределяется с определенной толщиной загрузки.

Например, клубника, манго, яблоки, морковь и другие продукты отличаются размерами и формой.

При проектировании необходимо определить:

• размеры лотков;

• количество уровней;

• расстояние между полками;

• допустимую массу продукта на один лоток;

• общую площадь загрузки;

• способ установки и извлечения лотков.

Толщина слоя влияет на продолжительность сушки. Чрезмерно толстый слой может увеличивать время удаления влаги, поэтому конфигурацию загрузки необходимо согласовывать с характеристиками конкретного продукта.

Для крупных предприятий TOFFON может предусматривать многоуровневые загрузочные конструкции и специальные тележки.

Конструкция полок для мяса и готовых блюд

Мясные продукты, блюда быстрого приготовления и пищевые полуфабрикаты могут иметь разную высоту и форму.

Например, кусочки мяса, приготовленный рис, лапша и порционные блюда требуют различного пространства между рабочими уровнями.

Поэтому при проектировании полок учитывается высота продукта вместе с лотком.

Для некоторых продуктов необходимо большее расстояние между уровнями, а для тонких ломтиков можно использовать другую компоновку.

Индивидуальное расположение лотков позволяет согласовать полезную площадь загрузки с фактической формой продукции.

Сублимационная сушка кофейных экстрактов

Для производства сублимированного кофе используются подготовленные и замороженные кофейные экстракты.

При размещении экстракта в лотках необходимо учитывать содержание сухих веществ, толщину слоя и условия замораживания.

Эти параметры влияют на структуру замороженного материала и продолжительность последующей сушки.

Для кофейного производства конструкция полок и загрузочных емкостей должна соответствовать принятой технологии обработки экстракта.

При проектировании промышленной линии также учитываются производительность холодильной системы, конденсатора и вакуумного оборудования.

Полки с температурным управлением для фармацевтических продуктов

Для фармацевтических лиофилизаторов требования к полкам отличаются от многих пищевых установок.

Препараты во флаконах обычно размещаются непосредственно на температурно-регулируемых полках.

Через внутренние каналы полок может циркулировать теплоноситель, обеспечивающий охлаждение и нагрев в соответствии с технологической программой.

Важными характеристиками являются:

• диапазон рабочих температур;

• равномерность температуры поверхности;

• скорость изменения температуры;

• размеры и количество полок;

• расстояние между уровнями;

• соответствие размерам флаконов.

Для фармацевтических проектов также может применяться гидравлическая укупорка, при которой полки перемещаются для закрытия пробок внутри камеры.

TOFFON предлагает фармацевтические лиофилизаторы серии TF-LYO с индивидуальной конфигурацией полок и дополнительными производственными функциями.

Почему важна равномерность температуры

Температура полок влияет на передачу тепла продукту во время сублимационной сушки.

Если условия теплообмена различаются между участками загрузки, отдельные контейнеры или порции продукта могут проходить сушку с разной скоростью.

Для фармацевтических продуктов необходимо учитывать также контакт дна флакона с поверхностью полки.

Поэтому качество теплообмена определяется не только заданной температурой, но и конструкцией полок, способом размещения продукции и характеристиками контейнеров.

При разработке оборудования необходимо согласовывать температурное управление с фактической загрузкой.

Как рассчитывается полезная площадь полок

Для промышленного производства одним из основных параметров является суммарная полезная площадь загрузки.

Предварительно ее можно определить по формуле:

Полезная площадь загрузки = Площадь одного рабочего уровня × Количество уровней

Если внутри одного уровня размещаются несколько лотков, учитывается их фактическая суммарная площадь.

При этом необходимо различать площадь полок и массу продукта, которую можно загрузить в оборудование.

Фактическая загрузка зависит от толщины слоя, плотности материала, формы продукта и предусмотренного технологического режима.

Поэтому одинаковая площадь полок может обеспечивать различную производительность для разных продуктов.

Загрузка и выгрузка продукции

Для небольших производственных установок может применяться ручная загрузка лотков.

Для крупных промышленных проектов могут использоваться специальные тележки, механизированные системы и автоматическая загрузка.

Размеры полок и лотков необходимо согласовывать с перемещением продукта внутри предприятия.

Если проект предусматривает автоматизацию, расположение полок и загрузочных конструкций определяется с учетом работы транспортных систем.

TOFFON может выполнять индивидуальную конфигурацию оборудования для интеграции с производственной линией.

Промышленные решения TOFFON

TOFFON предлагает оборудование для лабораторных исследований, пилотных испытаний и промышленного производства.

Для пищевых проектов серия FZG может использоваться при разработке установок с различными размерами камеры, количеством лотков и загрузочными конструкциями.

Для фармацевтических продуктов серия TF-LYO предусматривает температурно-регулируемые полки и специальные функции, соответствующие требованиям проекта.

В зависимости от производственной задачи оборудование может включать:

• индивидуальные размеры полок;

• нестандартное расстояние между уровнями;

• специальные лотки;

• многоуровневые конструкции;

• автоматическое управление температурой;

• индивидуальную загрузку и выгрузку;

• согласованную холодильную и вакуумную систему;

• интеграцию в производственную линию.

TOFFON — сублимационные сушилки под характеристики продукта

Для промышленной сублимационной сушки конструкция полок должна соответствовать продукту, объему партии и организации производства.

Увеличение количества полок или размеров камеры не всегда означает пропорциональное увеличение производительности, поскольку необходимо учитывать теплообмен, удаление влаги и продолжительность технологического цикла.

TOFFON разрабатывает индивидуальные решения для промышленных сублимационных сушилок, согласовывая конструкцию полок, расположение лотков, температурное управление и производительность оборудования с реальными задачами предприятия.
