Инженерные коммуникации для фармацевтического лиофилизатора: что необходимо учитывать при планировании производства
При создании нового фармацевтического производства большое внимание уделяется размерам оборудования, производительности и организации технологического процесса. Однако для стабильной работы сублимационной сушилки не менее важны инженерные коммуникации предприятия.
Промышленный фармацевтический лиофилизатор объединяет холодильную систему, вакуумное оборудование, сушильную камеру, температурное регулирование и автоматическое управление. Все эти узлы должны быть обеспечены соответствующими условиями эксплуатации.
Поэтому требования к электроснабжению, охлаждению, вспомогательным газам и другим системам необходимо определить до окончательного согласования планировки производственного помещения.
Электроснабжение фармацевтической сублимационной сушилки
Промышленный лиофилизатор потребляет электроэнергию для работы холодильных компрессоров, вакуумных насосов, системы температурного регулирования, автоматики и других компонентов.
Потребляемая мощность зависит от размеров камеры, производительности холодильной системы, количества насосов и дополнительных функций оборудования.
Для крупных установок обычно предусматривается соответствующее промышленное электроснабжение.
При планировании необходимо учитывать установленную мощность, фактические рабочие нагрузки, пусковые характеристики оборудования и требования к электрическим подключениям.
TOFFON определяет электрические параметры оборудования согласно техническому исполнению конкретного проекта.
Охлаждающая вода и холодильная система
Во время сублимационной сушки холодильная система обеспечивает необходимые температурные условия для замораживания продукта и улавливания водяного пара конденсатором.
В зависимости от конструкции оборудования отвод тепла может осуществляться с помощью воздушного или водяного охлаждения.
Для установок с водяным охлаждением важно заранее определить температуру поступающей воды, доступный расход, условия отвода тепла и расположение подключений.
Если предприятие располагает централизованной системой охлаждающей воды, параметры лиофилизатора необходимо согласовать с возможностями существующей инфраструктуры.
При проектировании TOFFON учитывает рабочую нагрузку холодильной системы и доступные условия охлаждения.
Вакуумная система и расположение насосов
Вакуумная система необходима для достижения и поддержания заданного давления внутри сушильной камеры.
Для крупных фармацевтических лиофилизаторов может использоваться несколько вакуумных насосов, объединенных в общую систему.
В зависимости от конструкции насосы размещаются на общей раме оборудования либо в отдельной технической зоне.
При планировании учитываются расположение насосов, вакуумные трубопроводы, сервисное пространство и необходимые вспомогательные подключения.
Длина и диаметр трубопроводов также влияют на эффективную производительность вакуумной системы.
TOFFON может адаптировать компоновку насосного оборудования к планировке предприятия.
Сжатый воздух для вспомогательных механизмов
Некоторые фармацевтические лиофилизаторы используют сжатый воздух для управления пневматическими клапанами и вспомогательными исполнительными механизмами.
Если оборудование предусматривает такие функции, необходимо определить требуемое давление, расход и качество подаваемого воздуха.
Параметры должны соответствовать требованиям установленной пневматической системы.
Точки подключения желательно располагать таким образом, чтобы они были доступны для проверки и обслуживания.
Азот и другие технологические газы
Для отдельных фармацевтических препаратов перед окончательной укупоркой флаконов может потребоваться заполнение камеры стерильным фильтрованным азотом.
Это позволяет создать необходимую газовую среду внутри первичной упаковки.
Если проект предусматривает такую функцию, необходимо учитывать систему подачи газа, регулирование давления, фильтрацию и соответствующие подключения.
TOFFON может интегрировать заполнение инертным газом с гидравлической укупоркой флаконов и автоматической программой лиофилизации.
Конкретная схема определяется требованиями препарата и производственного процесса.
Инженерные требования для CIP и SIP
Для некоторых фармацевтических проектов предусматриваются дополнительные функции очистки и стерилизации оборудования.
CIP (Cleaning in Place) позволяет организовать очистку соответствующих внутренних поверхностей с помощью предусмотренной системы подачи и удаления моющих жидкостей.
При использовании CIP необходимо учитывать подачу воды и моющих сред, параметры процесса, дренаж и дополнительные коммуникации, предусмотренные конструкцией оборудования.
SIP (Sterilization in Place) применяется для стерилизации оборудования на месте. В системах с паровой стерилизацией могут потребоваться соответствующая подача пара, удаление конденсата и вспомогательные подключения.
Дополнительные решения VHP могут предусматриваться для отдельных задач деконтаминации.
Эти функции определяются требованиями конкретного производственного проекта и не являются обязательными для каждой модели лиофилизатора.
Дренаж и отвод конденсата
После завершения сублимационной сушки на холодных поверхностях конденсатора остается лед, образовавшийся из удаленной влаги.
При последующем оттаивании образуется вода, которую необходимо отвести предусмотренным способом.
Для оборудования с дополнительными системами очистки или стерилизации требования к дренажу могут быть более сложными.
Поэтому при планировании помещения важно заранее определить расположение сливных точек и необходимых трубопроводов.
Техническое пространство и обслуживание
Инженерные коммуникации должны быть расположены с учетом дальнейшей эксплуатации оборудования.
Для промышленного лиофилизатора необходимо предусмотреть доступ к холодильной системе, вакуумным насосам, клапанам, трубопроводам и электрическим компонентам.
В фармацевтических проектах рабочая сторона камеры может находиться в чистом производственном помещении, а технические системы — в отдельной сервисной зоне.
Такое расположение позволяет организовать обслуживание оборудования с учетом особенностей производственного участка.
TOFFON может адаптировать компоновку лиофилизатора под новые производственные помещения и существующие предприятия.
Индивидуальные решения TOFFON для фармацевтического производства

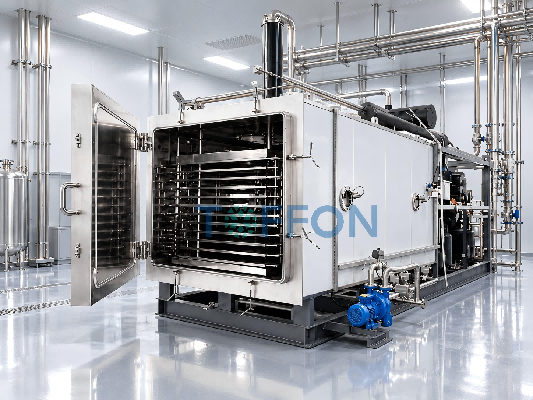

TOFFON предлагает фармацевтические сублимационные сушилки серии TF-LYO для разработки, небольших коммерческих партий и крупного промышленного производства.
В зависимости от требований проекта оборудование может включать:
индивидуальную холодильную систему;
вакуумную систему с несколькими насосами;
автоматическое температурное и вакуумное регулирование;
гидравлическую укупорку флаконов;
заполнение стерильным инертным газом;
системы CIP/SIP;
дополнительные функции VHP;
регистрацию рабочих данных;
индивидуальную компоновку инженерных подключений.
Для каждого проекта определяются необходимые параметры электроснабжения, охлаждения, вспомогательных сред и размещения оборудования.
Планирование инженерных коммуникаций является важной частью фармацевтического проекта. TOFFON предлагает комплексные решения для сублимационной сушки, в которых холодильная, вакуумная, управляющая и вспомогательные системы согласованы с характеристиками продукта, производственной мощностью и условиями предприятия.
